FMC400 系列 插入式電磁流量計



產品介紹

FMC400 插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大等缺點，進行優化，根據尼庫拉磁 (NIKURADS) 原理，通過測量流體的平均流速，從而獲得流體的體積流量。 特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可在鑄鐵管道，水泥管道上安裝。 插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。



產品特點

• 具有正 / 反雙向流量測量功能
• 提供傳感器多段非線性修正和傳感器零點修正以及自動校零過程
• 全中文（英文）友好界面，操作簡潔明了
• 多級密碼管理，多種極限報警參數設置功能
• 具備轉換器本機自檢功能

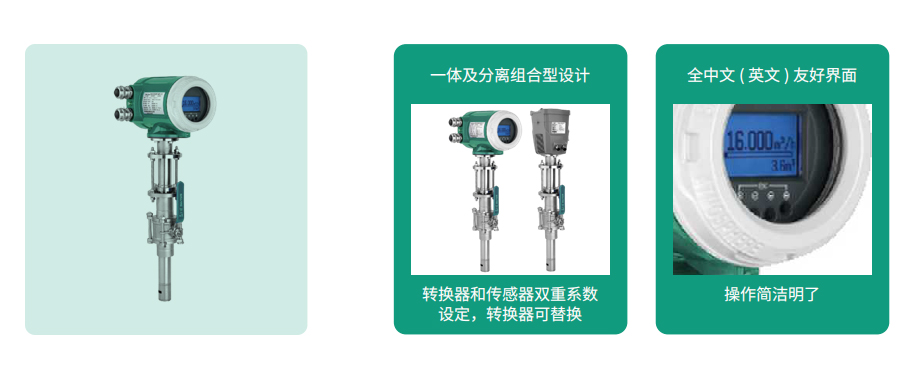

• 采用一體及分離組合型設計，轉換器和傳感器雙重系數設定，使轉換器具有可替換性
• 多種輸出接口可供選擇：有源或無源頻率輸出和累計脈沖輸出，4~20mA 輸出，觸點輸出



傳感器結構

傳感器主要由檢測探頭，安裝法蘭和接線盒 ( 對分體式安裝 ) 等組成。 傳感器外形為一帶安裝法蘭的圓柱體，柱腔內裝有用于激勵電磁的勵磁線圈，導磁線圈，導磁鐵芯的兩個與流體接觸的電極。
